Cung Cấp Và Lắp Đặt Hệ Thống Thang Máng Cáp Cho Nhà Máy Điện Tử Tại KCN Vsip II Bình Dương

Tháng 9/2024, INDOME hoàn thành hợp đồng cung cấp và lắp đặt hệ thống thang máng cáp cho nhà máy sản xuất linh kiện điện tử tại Khu Công Nghiệp Vsip II (Vietnam Singapore Industrial Park II), Tx. Thuận An, tỉnh Bình Dương. Đây là dự án thang máng cáp quy mô nhất của INDOME trong nửa đầu năm 2024.

Thông Tin Dự Án

Scope Công Việc

INDOME đảm nhận toàn bộ từ khâu gia công tại xưởng đến lắp đặt tại công trình:

• Thang cáp (Cable Ladder) — 650 mét: Sử dụng thang cáp sơn tĩnh điện rộng 600mm và 400mm cho đường đi cáp điện lực (power cable). Thanh ngang (rung) cách nhau 300mm. Vật liệu thép dày 1.5mm, sơn tĩnh điện polyester RAL 9002 (xám sáng) đạt 60 micron.
• Máng cáp (Cable Tray) — 400 mét: Máng cáp đục lỗ rộng 100mm và 200mm cho đường đi cáp tín hiệu, cáp điều khiển, cáp mạng. Vật liệu thép dày 1.2mm, sơn tĩnh điện cùng màu.
• Phụ kiện đồng bộ: Khớp nối, tấm đổi hướng (elbows 90°, 45°), tee, cross, tấm giảm rộng (reducer), nắp đậy máng, giá đỡ treo (hanger), thanh đỡ (strut).
• Gia công tại xưởng: Toàn bộ thang máng cáp được gia công tại xưởng INDOME — Nhà máy Thuận An, cắt đúng kích thước theo bản vẽ thi công, sơn tĩnh điện trước khi chuyển ra công trường.
• Lắp đặt tại công trường: Khoan và gắn anchor, dựng giá đỡ thanh strut, treo thang máng theo đường đi bản vẽ MEP (Mechanical, Electrical, Plumbing).

Yêu Cầu Kỹ Thuật Đặc Biệt

1. Phân tách đường cáp điện lực và cáp tín hiệu

Yêu cầu của chủ đầu tư (tiêu chuẩn FDI Đài Loan): khoảng cách tối thiểu 300mm giữa thang cáp điện lực và máng cáp tín hiệu/điều khiển, hoặc phân tầng (thang điện lực ở trên, máng tín hiệu ở dưới). INDOME bố trí layout theo nguyên tắc này trong toàn bộ thiết kế hệ thống.

2. Khu vực phòng sạch (clean room) đặc thù

Phần nhà máy sản xuất linh kiện điện tử có khu vực phòng sạch class 10.000 (ISO 7). Thang máng cáp tại khu vực này yêu cầu: mạ kẽm điện phân thay vì sơn tĩnh điện (tránh phát thải bụi sơn), lắp tấm đậy máng đầy đủ, không có cạnh sắc, kín khít các đầu nối. INDOME cung cấp máng cáp mạ kẽm điện phân (electro-galvanized) cho toàn bộ khu vực clean room.

3. Độ chịu tải và khoảng cách giá đỡ

Thang cáp 600mm phải chịu tải tối thiểu 40 kg/m với khoảng cách giá đỡ 1.5m. INDOME tính toán và kiểm tra tải theo tiêu chuẩn IEC 61537:2006 (Cable management systems — Cable trays and cable ladders).

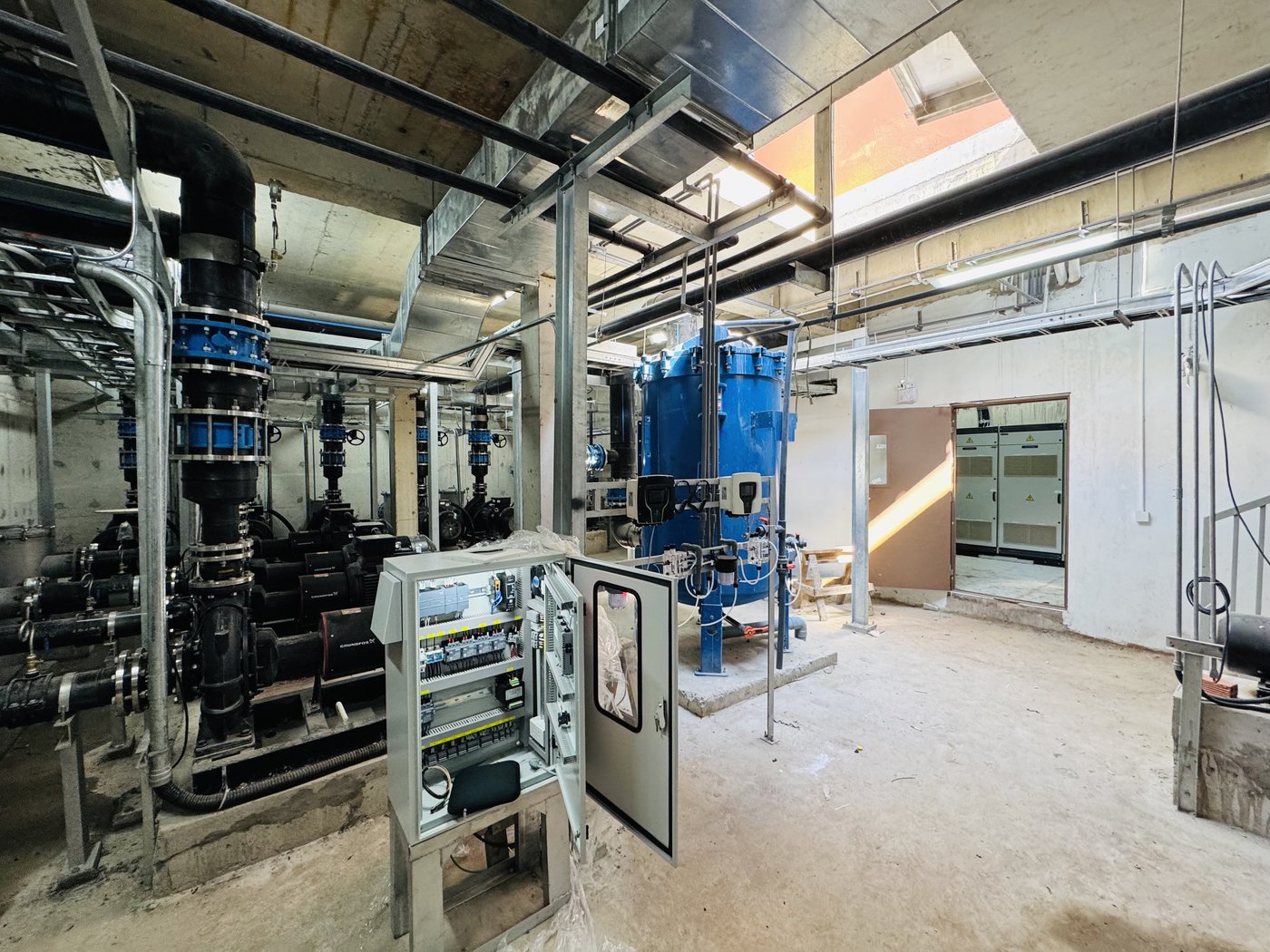

Hình Ảnh Thi Công

Kết Quả

Dự án này minh chứng cho năng lực tổng thầu MEP (Mechanical, Electrical, Plumbing) của INDOME — không chỉ cung cấp thiết bị mà còn gia công tại xưởng và lắp đặt tại công trường, đảm bảo chất lượng đồng đều từ nhà máy sản xuất đến sản phẩm cuối.
